circuito di condizionamento di ASIC di acqua di 0-60Mpa SS304 del sensore elettronico di pressione

circuito di condizionamento di ASIC di acqua di 0-60Mpa SS304 del sensore elettronico di pressione

sensore di pressione di acqua 60Mpa

Sensore di pressione di acqua SS304

Sensore elettronico di pressione di acqua dell'OEM

Luogo di origine:

CN

Marca:

WNK

Certificazione:

CE, ISO9001:2015

Numero di modello:

WNK81MA

Contattaci
Chiedi un preventivo
Product Details
Uscita:
4~20mA, I2C, SPI, 0.2-2.9V, 0.5-4.5V, 0-5V,
Campo di pressione:
0-600bar
Accuratezza:
0.5%FS, 1%FS, 2%FS
Temperatura di operazione:
-40~125℃
Protezione dell'ingresso:
IP67
Risponde il tempo:
≥1ms
OEM:
OEM, benvenuto del ODM
Sovraccarico:
2.5x FS
Pressione di prova:
3x FS
Abitazione del materiale:
SS304, SS316
Evidenziare:

sensore di pressione di acqua 60Mpa

,

Sensore di pressione di acqua SS304

,

Sensore elettronico di pressione di acqua dell'OEM

Payment & Shipping Terms
Quantità di ordine minimo
5pcs
Prezzo
negotiable
Imballaggi particolari
Dettagli d'imballaggio: Imballaggio Marino degno o imballaggio atto alla navigazione aerea
Tempi di consegna
5-8 giorni lavorativi
Termini di pagamento
T/T, Western Union, L/C
Capacità di alimentazione
5000pcs al mese
Product Description

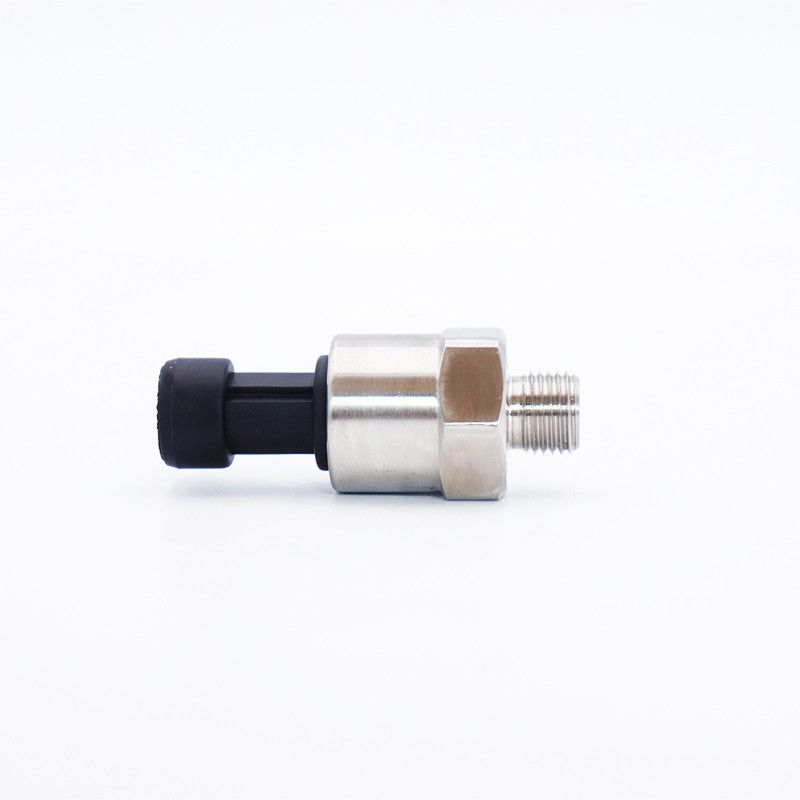

Sensore SS304 4-20mA I2c 0.5-4.5V di pressione di acqua con campo di pressione 0-60Mpa

Il moltiplicatore di pressione di WNK81MA è un alto moltiplicatore di pressione stabile usando il chip specifico di condizionamento di segnale di ASIC ed il diaframma di rendimento elevato SS316L ha diffuso il sensore di pressione del silicio. Il circuito integrato specifico interno di ASIC trasforma il segnale del milivolt al segnale standard di tensione, della corrente o di frequancy. Può collegarsi facilmente con la carta di interfaccia del PC, gli strumenti di controllo, i calibri astuti o lo SpA. È struttura di sigillatura compatta di acciaio inossidabile progettato, leggero e, che gli permettono la capacità di lavoro nell'ambiente corrosivo.

WNK81MA è soluzione per le applicazioni sotto:

• Misura di pressione di gas, del vapore o del liquido in varie aree;
• Livello liquido, volume o misura di massa;
• Integrato in varie soluzioni definite dall'utente;
• Sistema di gestione astuto del gas e dell'acqua, fuoco astuto che controllano, elettronica automobilistica che controlla, compressore d'aria, HVAC, pompa, valvola ed ecc;

Caratteristiche:

• Circuito di condizionamento specifico di ASIC di rendimento elevato;
• Sensore diffuso di pressione del silicio;
• Alloggio inossidabile, di alluminio e di rame;
• 0,5… 4.5V, 4… 20mA, 1… 5V e 0… uscita analogica 10V o I2 uscita digitale di SPI e di C;
• Velocemente risponde, nessun'isteresi;
• Vario filo trattato o l'altro porto di personalizzazione accettabile;
• Accurato, stabile ed affidabile

Prestazioni:

Input
Tipo di pressionePressione relativa, pressione di sigillatura, pressione assoluta
Campo di misura-0.1~60MPa
Uscita
Analogo0,5… 4.5V, 4… 20mA, 1… 5V, 0… 10V
AnalogoI2 C, SPI
Accuratezza
0,2%Linearità, isteresi, ripetitività: gamma completa del sensore di <0.2%
0,5%Linearità, isteresi, ripetitività: gamma completa del sensore di <0.5%
Sovraccarico
sensore di pressione 2.5X completo
Abitazione delle informazioni.
Abitazione del materialeSs 304, Cu, Al
Materiale di bagnaturaSS316L
Protezione dell'ingressoIP67



Alimentazione elettrica


 Tensione di rifornimento alimentazione elettrica di 5V 24VDCregulated,
 Effetto di tensione di rifornimento

 effetto di tensione di rifornimento 5V: min.3V/max.5.5V
●Per 0,5… sensori dell'uscita 4.5V, la tensione non ha effetto per le linearità e la compensazione di temperatura, tensione è proporzionale a LRV e a FRV.
●Per la I2 il sensore dell'uscita digitale di SPI e di C, tensione non ha effetto per le linearità, LRV, URV e la temperatura della compensazione.
effetto di potere del rifornimento 24V: min.9V/max30V
●Per il sensore dell'uscita corrente 4… 20mA, la tensione non ha effetto per le linearità, LRV, URV e la temperatura della compensazione.



Informazioni di ordinazione:


ModelloDescrizione di prodotto
WNK81MAMoltiplicatore di pressione
CODICETipo di pressione
Pressione assoluta
GPressione relativa
SPressione di sigillatura
CODICEAccuratezza
20.2%FS
50.5%FS
CODICEGamma del sensore
0.1barE10 barre
B0,5 barreF50 barre
C1 barraG100 barre
D5barH600 barre
Altre gamme sono nello sviluppo
CODICEUscita
10,5… CC 4.5V
24… 20mA
3I2 C
4SPI
50… CC 10V
61… CC 5V
XPersonalizzazione
CODICEConnettore elettrico
C1Packard
C2M12
C3Sbocco del cavo (pls posati lunghezza di cavo, come 01 per 1 metro)
C4Mini DIN43650
C5GX12-3
La CXPersonalizzazione
CODICEConnettore trattato
P1G1/4P5M12×1.5
P21/4-18NPTP61/4-19PT
P31/8-27NPTP77/16-20UF (femminile)
P4M14×1.5PXPersonalizzazione
Contatti prego WNK per altri connettori trattati

Codice di ordinazione tipico: WNK81MA GC2 C1 P1
La lunghezza diretta dello sbocco del cavo di WNK81MA GC2 C310 P1________C3 è di 1 metro.



Vantaggi competitivi:

1. Fondato una ricerca di nel 2004, oltre 13 anni, sviluppo ed esperienza professionali di produzione;
2. Gruppo con esperienza e professionale di R & S per fornire i servizi di personalizzazione;
3. Produzione degli elementi di centro del trasmettitore PWB, PWB di fornitura per i produttori del trasmettitore;
4. Più alta accuratezza fino a 0.05%FS;
5. Varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V ed altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, in Norvegia, in Polonia, in Finlandia, in Spagna, nel Regno Unito, in Francia, in Russia, U.S.A., nel Brasile, nel Messico, in Australia, nel Giappone, in Corea, in Tailandia, in Indonesia, nell'Uruguay e molti altri paesi.
