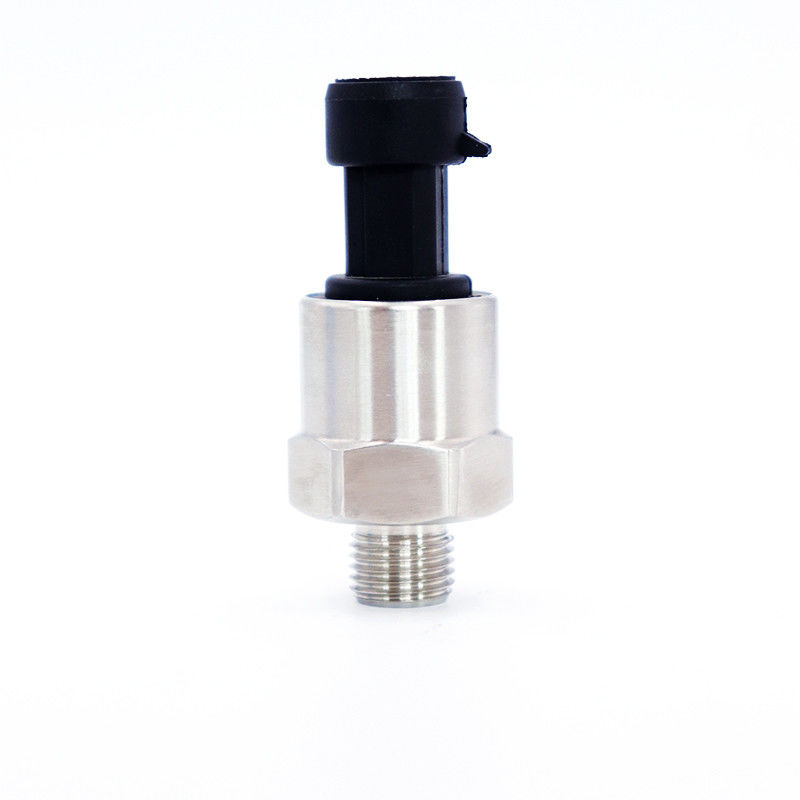

Sensore di pressione al silicio diffuso con uscita Packard 4-20ma 0,5-4,5 V 0-5 V
Il trasmettitore di pressione WNK81MA è un trasmettitore di pressione altamente stabile che utilizza uno specifico chip di condizionamento del segnale ASIC e un sensore di pressione in silicio diffuso a diaframma SS316L ad alte prestazioni. Il circuito integrato ASIC specifico interno trasforma il segnale millivolt in segnale di tensione, corrente o frequenza standard. Può connettersi facilmente alla scheda di interfaccia del PC, agli strumenti di controllo, ai misuratori intelligenti o al PLC. Ha un design compatto, una struttura di tenuta leggera e in acciaio inossidabile, che gli consente di lavorare in ambienti corrosivi.
Caratteristiche:
- Packard opzionale, connettori M12, Small Hirschman;
- Piccole dimensioni, la custodia è personalizzabile;
- Alta precisione 0,5%FS, 1%FS e 2%FS
- Intervallo di pressione 0~60MPa (intervallo sensore capacitivo ceramico 0~15MPa, sensore al silicio diffuso 0~60MPa);
- Uscite digitali di SPI e I2C; uscite analogiche 4~20mA/0,5~4,5V/1~5V/ 0~5V, contattateci per altre uscite;
- Ampio intervallo di temperature di funzionamento: -40~125ºC;
- Sensore di pressione ceramico capacitivo o diffuso al silicio ad alte prestazioni;
- OEM, ODM, personalizzazione;
Applicazioni:
• Misura della pressione di gas, vapore o liquidi in varie aree;
• Misurazione del livello di liquidi, volume o massa;
• Integrato in una varietà di soluzioni definite dall'utente;
• Sistema intelligente di gestione dell'acqua e del gas, controllo intelligente degli incendi, controllo dell'elettronica automobilistica, compressore d'aria, HVAC, pompa, valvola ecc.;
Spettacoli:
| Ingresso |
| Tipo di pressione |
Pressione relativa, pressione di tenuta, pressione assoluta |
| Campo di misura |
-0,1~60MPa |
| Produzione |
| Analogico |
0,5…4,5 V, 4…20 mA, 1...5 V, 0...10 V |
| Analogico |
IO2C, SPI |
| Precisione |
| 0,2% |
Linearità, isteresi, ripetitività: <0,2% range completo del sensore |
| 0,5% |
Linearità, isteresi, ripetitività: <0,5% gamma completa del sensore |
| Sovraccarico |
| Fondo scala del sensore di pressione 2,5X |
| Informazioni sugli alloggi. |
| Materiale dell'alloggiamento |
SS 304, Cu, Al |
| Materiale bagnante |
SS316L |
| Protezione dall'ingresso |
IP67 |
Alimentazione elettrica
| Tensione di alimentazione |
Alimentatore regolato 5V 24VDC, |
| Effetto della tensione di alimentazione |
Effetto della tensione di alimentazione 5 V: min.3 V/max.5,5 V
●Per il sensore di uscita da 0,5…4,5 V, la tensione non ha alcun effetto sulla linearità e sulla compensazione della temperatura, la tensione è proporzionale a LRV e FRV.
●Per I2Sensore di uscita digitale C e SPI, la tensione non ha alcun effetto su linearità, LRV, URV e temperatura di compensazione.
Effetto alimentazione 24 V: min.9 V/max 30 V
●Per il sensore con uscita di corrente da 4…20 mA, la tensione non ha alcun effetto su linearità, LRV, URV e temperatura di compensazione.
|
Informazioni sull'ordine:
| Modello |
Descrizione del prodotto |
| WNK81MA |
Trasmettitore di pressione |
| CODICE |
Tipo di pressione |
| UN |
Pressione assoluta |
| G |
Pressione relativa |
| S |
Pressione di tenuta |
| CODICE |
Precisione |
| 2 |
0,2%FS |
| 5 |
0,5%FS |
| CODICE |
Portata del sensore |
| UN |
0,1bar |
E |
10 bar |
| B |
0,5 bar |
F |
50 bar |
| C |
1 barra |
G |
100 bar |
| D |
5bar |
H |
600 bar |
| Altre gamme sono in fase di sviluppo |
| CODICE |
Produzione |
| 1 |
0,5…4,5 V CC |
| 2 |
4…20 mA |
| 3 |
IO2C |
| 4 |
SPI |
| 5 |
0...10 V CC |
| 6 |
1...5 V CC |
| X |
Personalizzazione |
| CODICE |
Connettore elettrico |
| C1 |
Packard |
| C2 |
M12 |
| C3 |
Uscita del cavo (mettere giù la lunghezza del cavo, ad esempio 01 per 1 metro) |
| C4 |
MiniDIN43650 |
| C5 |
GX12-3 |
| CX |
Personalizzazione |
| CODICE |
Connettore di processo |
| P1 |
G1/4 |
P5 |
M12×1,5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF (femmina) |
| P4 |
M14×1,5 |
PX |
Personalizzazione |
| Si prega di contattare WNK per altri connettori di processo |
|
Codice d'ordine tipico: WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 la lunghezza dell'uscita diretta del cavo è di 1 metro.
|
Vantaggi competitivi:
1. Fondata nel 2004, oltre 13 anni di esperienza professionale in ricerca, sviluppo e produzione;
2. Team di ricerca e sviluppo esperto e professionale per fornire servizi di personalizzazione;
3. Produzione di elementi centrali del trasmettitore: PCB, fornitura di PCB ai produttori di trasmettitori;
4. Massima precisione fino allo 0,05%FS;
5. Varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5 V, 0,2-2,9 V e altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, Norvegia, Polonia, Finlandia, Spagna, Regno Unito, Francia, Russia, Stati Uniti, Brasile, Messico, Australia, Giappone, Corea, Tailandia, Indonesia, Uruguay e molti altri paesi.
Esposizione del prodotto
Informazioni aziendali
Domande frequenti
D: Sei una società commerciale o un produttore?
R: Siamo un produttore dal 2004, impegnato a produrre strumenti di misurazione di pressione/livello/temperatura ad alta precisione, stabilità a lungo termine ed economicamente vantaggiosi.
D: Qual è il vostro sistema di controllo qualità?
R: La nostra fabbrica è certificata ISO 9001-2015. Tutti i prodotti sono dotati di compensazione della temperatura e test di invecchiamento di 48 ore prima della spedizione.
D: Qual è la garanzia dei vostri prodotti?
R: 12 mesi dalla data di spedizione, per danni non causati dall'uomo.
D: Spedizione e consegna?
R: I piccoli ordini vengono consegnati tramite DHL, Fedex, TNT, UPS, con tempi di consegna in 4 - 5 giorni lavorativi.
Si consiglia di spedire ordini di grandi dimensioni via mare.
