trasmettitore di temperatura montato testa del modulo di trasmettitore di temperatura dell'uscita 4-20ma
Il trasmettitore della temperatura del testa-supporto WNK65 è tipo universale trasmettitore dell'input. È adatto a quattro tipi di resistenze termiche compreso PT100, PT1000, Cu50, Cu100, otto tipi di termocoppie compreso la E, J, B, K, N, R, S, tipo di T, un segnale del minivolt di -10~100mVe -100~un segnaleandresistive1000mV di 0~400Ωe0~4000Ω. La tensione di isolamento è DC1000V.
Il trasmettitore temporaneo WNK65 ha uscita di 4~20mA e di 4~20mA+Hart. E sostiene la calibratura del software con l'alta prestazione costata.

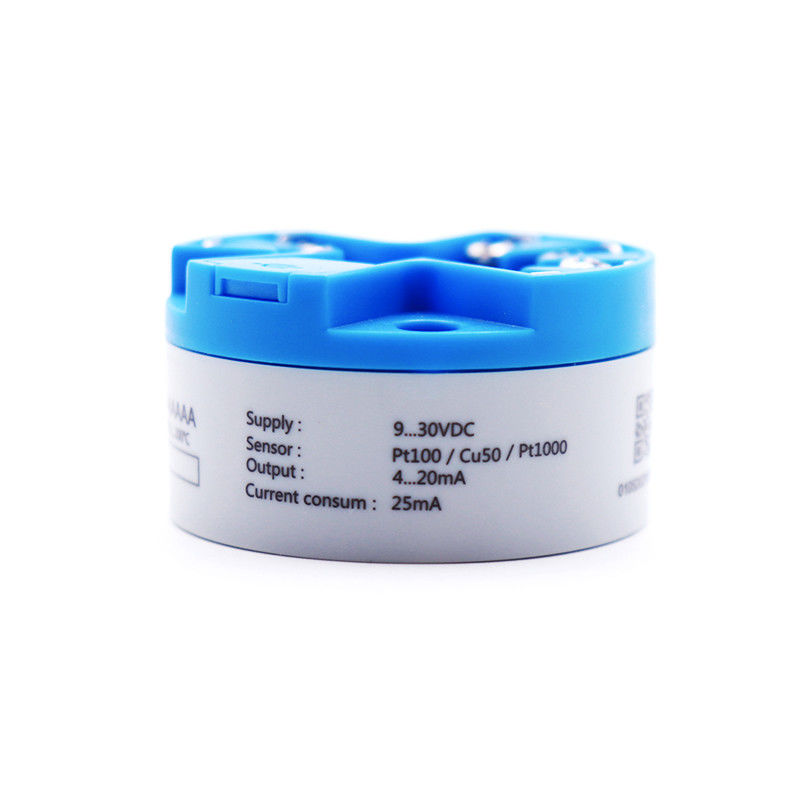

Trasmettitore di temperatura WNK65
- Segnale in uscita 4-20mA con la comunicazione digitale di protocollo di HART (bifilare);
- La configurazione del PC o del trasmettitore ed il software dell'eliminazione degli errori possono fare la gestione remota;
- Accuratezza della compensazione dell'estremità di codice interno: ±0.5ºC
- Umidità regolabile 0-64 secondi;
- Stabilità: ±0.2%/year;
- Gamma di temperatura ambiente di Woring: -40ºC~+85ºC;
- Anti vibrazione meccanica: 10~60HZ, sinusoide di 0.21mm;
- Anti interferenza di radiofrequenza: IEC61000-4-3, 20V/M, 80~1000MHZ
- Potere del rifornimento: DC9V~32V;
- Dimensioni: φ44mm;
- Distanza del foro di montaggio: 33mm;
2. Componenti di hardware
2,1 potere
- Il campo di potenza di fornitura è dc9V~32V, collegato da porti 1 e 2.
- L'intarsio di fronte al circuito di protezione di tensione della direzione, misconnetion di potere non causerà danno.
Nota: Non colleghi mai 24V con il porto del sensore! Causerà il danno permanente del trasmettitore!
2,2 fissare il diagramma dei porti
2,3 porti del collegamento del sensore
Parametri principali di accuratezza dei sensori:
| Tipo dei sensori |
Gamma del sensore |
Gamma minima |
Accuratezza della cifra |
Accuratezza di D/A |
| 2,3,4 - resistenza termica del cavo |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - resistenza del cavo |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Tensione |
| 100mV |
-10~100 sistemi MV |
10 sistemi MV |
0,01 sistemi MV |
0,01% |
| 1000mV |
-100~1000mV |
10 sistemi MV |
0,01 sistemi MV |
0,01% |
| Termocoppia |
| Tipo B |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Tipo di E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Tipo di J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo di K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo di N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R del tipo |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo di S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo di T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Vantaggi competitivi:
1. Fondato una ricerca di nel 2004, oltre 13 anni, sviluppo ed esperienza professionali di produzione;
2. gruppo con esperienza e professionale di R & S per fornire i servizi di personalizzazione;
3. produrre gli elementi di centro del trasmettitore PWB, PWB di fornitura per i produttori del trasmettitore;
4. più alta accuratezza fino a 0.05%FS;
5. varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V ed altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, in Norvegia, in Polonia, in Finlandia, in Spagna, nel Regno Unito, in Francia, in Russia, U.S.A., nel Brasile, nel Messico, in Australia, nel Giappone, in Corea, in Tailandia, in Indonesia, nell'Uruguay e molti altri paesi.
Manifestazione del prodotto
Informazioni di società
FAQ
Q: È voi società per azioni o il produttore?
: Siamo un produttore dall'anno 2004, stanziato a produrre l'alta precisione, la stabilità a lungo termine, pressione/livello costo-efficiente/strumenti di misura della temperatura.
Q: Che cosa è il vostro sistema di controllo di qualità?
: La nostra fabbrica cerrified nell'ambito dell'iso 9001-2015. Tutti i prodotti sono completati con la compensazione di temperatura e 48 ore di prova di invecchiamento prima della spedizione.
Q: Che cosa è la garanzia dei vostri prodotti?
: 12 mesi a partire dalla data della spedizione, per i danni non uomo fatti.
Q: Trasporto e consegna
: I piccoli ordini sono consegnati con DHL, Fedex, il TNT, UPS, con termine di consegna in 4 - 5 business day.
I grandi ordini sono raccomandati per spedire dal mare.
