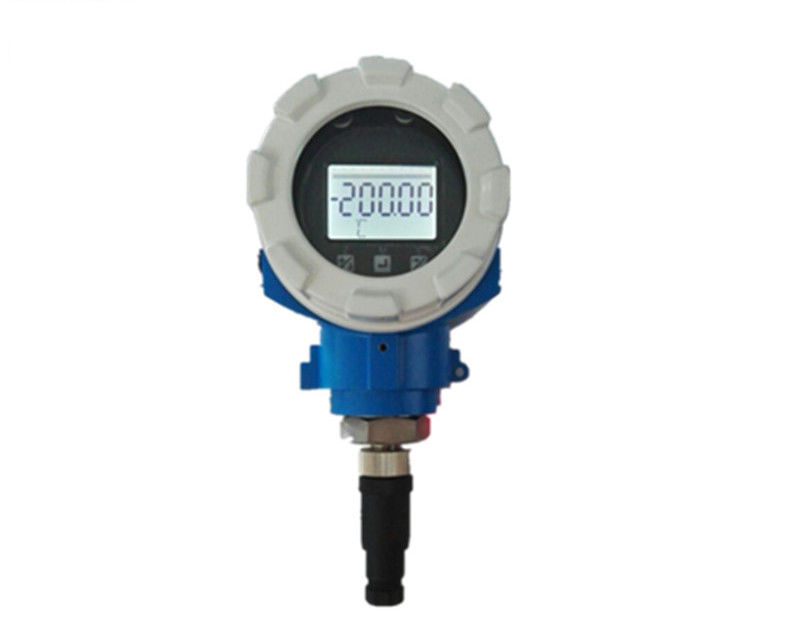

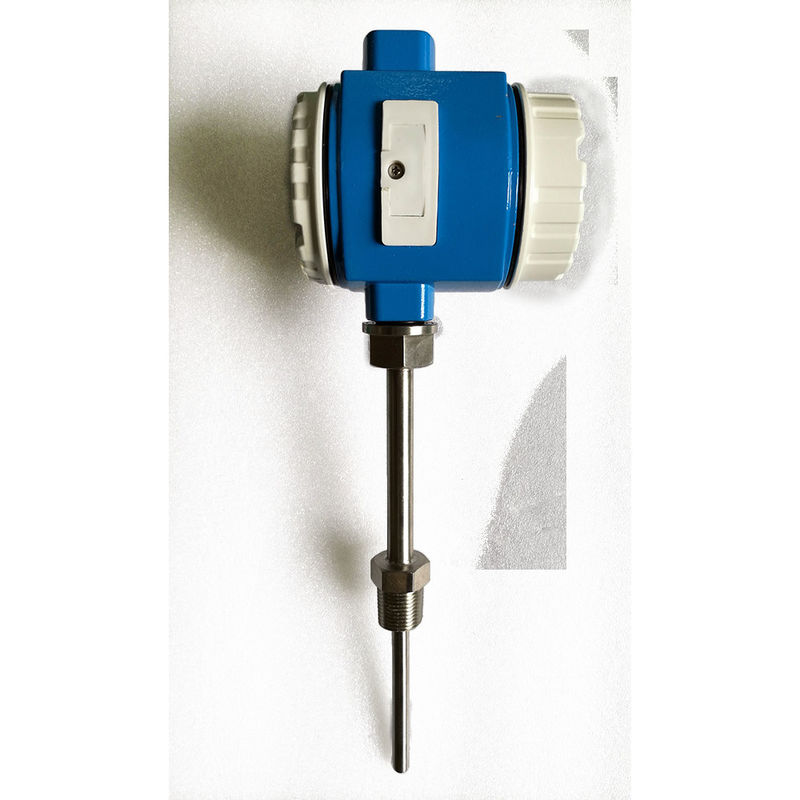

Il nostro trasmettitore di temperatura WNK6T con bus di campo Profibus-PA è approvato da Profibus Nutzerorganisation eV. Per il sensore di temperatura possiamo fornire la resistenza termica, la termocoppia ecc. solitamente utilizzati nell'industria, possiamo anche fornire sensori speciali, incluso il tipo ad alta temperatura, il tipo ad alta pressione, il tipo sanitario, con materiale speciale o con sensore di rivestimento ecc. È accettabile anche un sensore personalizzato.
1. Ingresso universale
2. Alta precisione, precisione digitale fino a: ±0,01ºC
3. Deriva a lungo termine <0,1/anno
4. Installa facilmente, più flessibile
5. Tutte le uscite 4~20 mA/Hart/Profibus PA disponibili
6. Funzione di autodiagnostica
| Mezzi di misura |
liquido, gas |
| Campo di misura |
-270~800 ℃ (resistenza termica PT100) |
| 0~1300℃, (Termocoppia K) |
| Gamma di alimentazione |
9~45 V (9~24 V, Ex) |
| Segnale di uscita |
4~20 mA/Hart/Profibus PA |
| Precisione digitale |
±0,01℃, ingresso PT100 |
| Errore interno di compensazione del freddo |
<0,25℃±0,1%/10℃ |
| Deriva della temperatura |
±0,05%/10℃intervallo fondo scala |
| 0,1% tra -10°C e 60°C |
| Effetto dell'alimentazione sulla portata |
<0,005%/V intervallo fondo scala |
| Deriva a lungo termine |
<0,1/anno |
| Temperatura consentita |
Temperatura ambiente |
Temperatura di conservazione |
| T4 |
Funzionamento sicuro (T6) |
| -40...85℃ |
-40...60℃ |
-40...95℃ |
| Classe di protezione |
IP66/67 |
| Umidità relativa |
≤98%, condensa consentita |
| Compatibilità elettromagnetica |
Conforme alla norma EN 61 326 |
Applicazione del prodotto (Profibus-PA)
Foglio per l'ordinazione
| WNK6T |
Trasmettitore di temperatura intelligente |
| Codice |
Approvazioni |
| UN |
Per aree non a prova di esplosione |
| 1 |
ATEX II 1/2G EExia II CT6 |
| 2 |
ATEX II 1/2G EExia II CT6, protezione da troppopieno WHG |
| 3 |
ATEXII 1/2D |
| 4 |
ATEX II 1/3GD EExia II CT6 |
| 5 |
ATEX II1/3D |
| 6 |
ATEX II 2G EEx d II T6 |
| 7 |
ATEX II 3G EEx nA II CT6 |
| Per altre approvazioni o ulteriori informazioni, contattateci |
| Codice |
Comunicazione, visualizzazione, funzionamento |
| UN |
4...20mA HART,LCD,funzionamento esterno |
| B |
4...20mA HART,LCD,funzionamento interno |
| C |
4...20mA HART |
| M |
Profibus PA,LCD,funzionamento all'esterno |
| N |
Profibus PA,LCD,funzionamento interno |
| O |
PROFIBUS PA |
| P |
FF,LCD,funzionamento all'esterno |
| Q |
FF,LCD,operazione all'interno |
| R |
FF |
| Codice |
Alloggio; Ingresso cavi; Protezione |
| UN |
Alluminio14,M20*1.5,IP66/67/NEMA 6P |
| B |
Alluminio14,G1/2,IP66/67/NEMA 6P |
| C |
Alluminio14,1/2NPT,IP66/67/NEMA 6P |
| Codice |
Tipo di trasmettitore che si collega al sensore |
| X1 |
Tipo integrale |
| X2 |
Tipo diviso |
| Per il tipo integrale, è necessario scegliere l'opzione aggiuntiva di connessione |
| Codice |
Tipo di ingresso, Intervallo di misurazione |
Codice |
Tipo di ingresso, Intervallo di misurazione |
| OA |
Ohm,0~100Ω |
RA |
Termocoppia, S |
| OB |
Ohm,0~260Ω |
RB |
Termocoppia,R |
| OC |
Ohm,0~390Ω |
RC |
Termocoppia,B |
| OD |
Ohm,0~3900Ω |
RD |
Termocoppia,K |
| OE |
Ohm, PT100 |
RIF |
Termocoppia,N |
| DI |
Ohm, PT1000 |
RF |
Termocoppia, E |
| OG |
Ohm, CU50 |
RG |
Termocoppia, J |
| OH |
Ohm, CU100 |
RH |
Termocoppia, T |
| DA |
Voltaggio, -20~20mV |
|
|
| DB |
Voltaggio, -50~50mV |
|
|
| DC |
Voltaggio, -75~75mV |
|
|
| GG |
Voltaggio: -750~750mV |
|
|
| Codice |
Standardizzazione,unità |
| 1 |
Standardizzazione: campo nominale, grado C |
| 2 |
Standardizzazione: intervallo nominale, grado F |
| 3 |
Standardizzazione: campo nominale, grado R
|
| Codice |
Opzione |
| UN |
NO |
| M |
Staffa di montaggio a parete |
| U |
Staffa di montaggio per tubo |
| Codice |
Opzione aggiuntiva per il tipo integrale (interfaccia: dal trasmettitore al sensore) |
| F1 |
M10*1 |
F4 |
M20*1.5 |
| F2 |
M12*1 |
F5 |
M24*1.5 |
| F3 |
M18*1.5 |
F6 |
In base alle esigenze del cliente |
| Modello tipico n.: WNK6T AAA X2RD 1U |
