Moltiplicatore di pressione Piezoresistive attenuante regolabile per la misura liquida del vapore del gas

Moltiplicatore di pressione Piezoresistive attenuante regolabile per la misura liquida del vapore del gas

Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement
Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement Adjustable Damping Piezoresistive Pressure Transmitter for Gas Liquid Steam Measurement

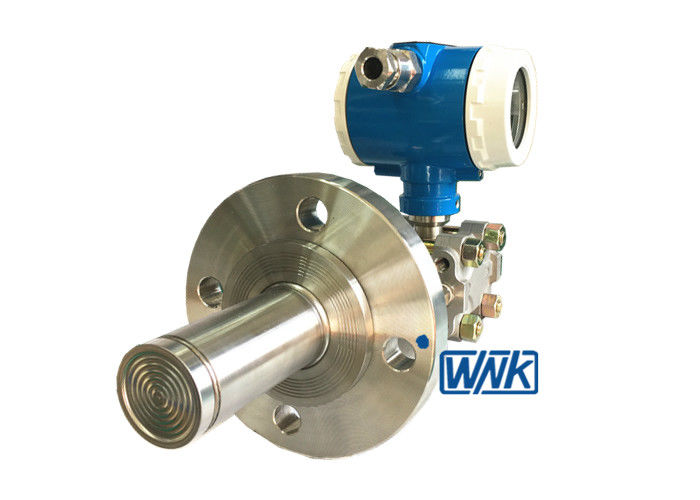

Grande immagine :  Moltiplicatore di pressione Piezoresistive attenuante regolabile per la misura liquida del vapore del gas

Dettagli:
Luogo di origine: L'Anhui, Cina
Marca: WNK
Certificazione: CE, ISO, HART
Numero di modello: WNK51
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: Esportazione standard cartoni
Tempi di consegna: 3 ~ 5 giorni lavorativi
Termini di pagamento: T / T, Western Union, MoneyGram
Capacità di alimentazione: 200 insiemi/giorno
Descrizione di prodotto dettagliata
Media di misura: liquido, gas e vapore Segnali in uscita: 4~20mA, Hart, Profibus, FF
Accuratezza: 0,05% Campo di pressione: -100KPa~70MPa
Classe di protezione: IP66/67 Materiale dell'alloggio: Di alluminio
Alimentazione elettrica: CC 10.5~30V Prova di Exoplosion: ExiaIICT4, ExiaIICT6, ExdIICT6
Applicazione: Misura di pressione Sensore adottato: Sensore monocristallino di pressione del silicio
Evidenziare:

tipo astuto moltiplicatore di pressione

,

sensore astuto di pressione

Moltiplicatore di pressione astuto attenuante regolabile per la misura liquida del vapore del gas

Moltiplicatore di pressione Piezoresistive attenuante regolabile per la misura liquida del vapore del gas 0



Il moltiplicatore di pressione di serie WNK5 è i moltiplicatori di pressione di rendimento elevato forniti dalla tecnologia il Co., srl di Hefei WNK Smart. Trasforma il segnale fisico di pressione, di pressione differenziale e del livello ecc nel segnale standard, raccogliendo il sensore delle cellule ed il circuito d'elaborazione digitale.



La nostra serie WNK5 ha la migliore uniformità del segnale e di precisione applicando la tecnologia digitale specificata avanzata del circuito integrato. Ogni insieme del trasmettitore è a temperatura compensata ambientale nella nostra fabbrica, assicurare la precisione massima e la mini deriva nell'ampia gamma di temperature di lavoro.



Applicazione del prodotto
1. calibro & misura di pressione assoluta nei gas, in vapore o in liquidi in tutte le aree di organizzazione processo e della misura.
2. livello, volume o misura di massa in liquidi.
3. funzionamento con l'elemento di rilevazione, la misura il flusso dei gas, il vapore ed il flusso liquido. (volume e portata in peso)
4. Alta pressione fino a 700bar.



Caratteristica di prodotto
1. Alta accuratezza fino a 0,05% di riferimento.
2. Deriva a lungo termine ≤±0.25%URL per 1 anno.
3. Protocollo di Hart, di PROFIBUS-PA o dei FF per opzione.
4. Di per sé sicuro e Exd protetti contro le esplosioni
5. Gamma giù il 100:1 di rapporto
6. Tipo astuto per la calibratura facile



Dati tecnici


Media misurati liquido, gas e vapore
Campo di pressione -100KPa~70MPa
Segnali in uscita 4~20mA, Hart, PROFIBUS-PA per opzione
Accuratezza 0,075%, più alto a richiesta
Stabilità ±0.15% del URL per 5 anni
Deriva di temperatura ±0.03% di URL/10ºC
Esposizione LCD, o puntatore facoltativo
Abitazione del materiale Aluminum14
Collegamento trattato M20×1.5; G1/2; 1/2NPT
Classe di protezione IP66/67
a prova di ex Exia II CT4, l'altra opzione
Alimentazione elettrica 10.5-55V CC di CC 10.5-30V
Temperatura ambiente -40 a 85ºC, - 40 all'intestazione LCD 80ºCfor
Temperatura di stoccaggio -45 a 85ºC, - 40 a 80ºC per l'intestazione LCD;
Misura con esposizione: 95*126*52 (millimetro)
senza esposizione: 95*115*52 (millimetro)
Peso netto 1.7kg (senza sostegno o collegamento trattato)





Diagramma dell'installazione

Moltiplicatore di pressione Piezoresistive attenuante regolabile per la misura liquida del vapore del gas 1



Strato di ordinazione



Modello Dettagli del prodotto
WNK51 moltiplicatore di pressione astuto di alta precisione
Codice Approvazione
Per le aree non pericolose
1 ExiaIICT6
2 ExiaIICT4
3 ExdIIBT6
Per altre approvazioni o più informazioni, contatti prego con noi
Codice Codice di uscita
4… 20mA
H 4… 20mA, HART
P PROFIBUS-PA
F FF
Codice Esposizione
Nessun'esposizione
L LCD
Codice Alloggio; Entrata del cavo; Protezione
Aluminum14, M20×1.5, IP66/67
B 14 di alluminio, G1/2, IP66/67
C Aluminum14,1/2NPT, IP66/67
Codice Gamma del sensore, per pressione relativa Codice Gamma del sensore, per pressione assoluta
1C 100mbar (10kPa/1mH2O) 2C 100mbar (10kPa/1mH2O)
1E 250mbar (25kPa/2.5mH2O) 2E 250mbar (25kPa/2.5mH2O)
1F 400mbar (40kPa/4mH2O) 2F 400mbar (40kPa/4mH2O)
1H 1bar (100kPa/10mH2O) 2H 1bar (100kPa/10mH2O)
1K 2bar (200kPa/20mH2O) 2K 2bar (200kPa/20mH2O)
1M 4bar (400kPa/40mH2O) 2M 4bar (400kPa/40mH2O)
1P 10bar (1MPa/100mH2O) 2P 10bar (1MPa/100mH2O)
1S 40bar (4MPa/400mH2O) 2S 40bar (4MPa/400mH2O)
1U 100bar (10MPa/1000mH2O) 2U 100bar (10MPa/1000mH2O)
1W 400bar (40MPa/4000mH2O) 2W 400bar (40MPa/4000mH2O)
1X 700bar (70MPa/7000mH2O) 2X 700bar (70MPa/7000mH2O)
Codice Calibratura, unità
1 Gamma del sensore, mbar/barra
2 Gamma del sensore, kPa/MPa
3 Gamma del sensore, mmH2O/mH2O
4 Gamma del sensore, PSI
Codice Materiale del diaframma
1 316L
2 Lega C-276
X L'altro requisito speciale
Per l'altro genere speciale di diaframma, contatti prego con noi.
Codice Collegamento trattato; vite
GA Filo maschio G1/2, foro interno 3mm, 316
GB Filo maschio G1/2, foro interno 11.4mm, 316
GASCROMATOGRAFIA Filo femminile G1/2, foro interno 3mm, 316
GD Filo femminile G1/2, foro interno 11.4mm, 316
Na Filo maschio 1/2NPT, foro interno 3mm, 316
N.B.: Filo maschio 1/2NPT, foro interno 11.4mm, 316
NC Filo femminile 1/2NPT, foro interno 3mm, 316
ND Filo femminile 1/2NPT, foro interno 11.4mm, 316
MA Filo maschio M20×1.5, foro interno 3mm, 316
MB Filo maschio M20×1.5, foro interno 11.4mm, 316
JX L'altro requisito speciale
Per l'altra filettatura speciale del collegamento, contatti prego con noi.
Codice Materiale trattato del collegamento
3 316
H Lega C
Codice Protezione contro le sovratensioni
Nessun
M. Protezione contro le sovratensioni
Codice Montaggio - sostegno
Nessun
U Montaggio - sostegno per il tubo
Model# tipico: AU DI WNK51 AHL A1P21 MA3
