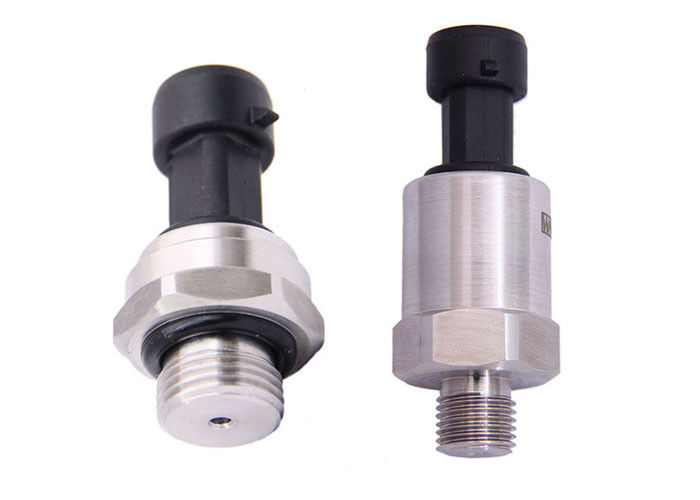

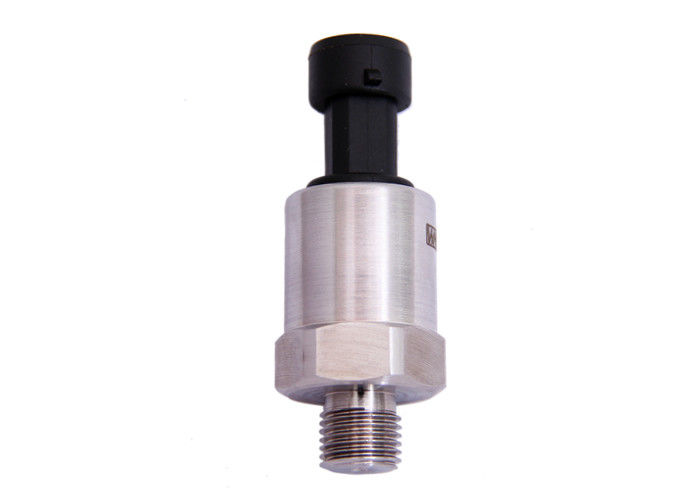

Sensore pneumatico idraulico di pressione dell'aria con alloggiamento SS304 da 4 ~ 20 mA
Il trasmettitore di pressione WNK81MA è un trasmettitore di pressione altamente stabile che utilizza uno specifico chip di condizionamento del segnale ASIC e un sensore di pressione in silicio diffuso a diaframma SS316L ad alte prestazioni. Il circuito integrato ASIC specifico interno trasforma il segnale millivolt in segnale di tensione, corrente o frequenza standard. Può connettersi facilmente alla scheda di interfaccia del PC, agli strumenti di controllo, ai misuratori intelligenti o al PLC. Ha un design compatto, una struttura di tenuta leggera e in acciaio inossidabile, che gli consente di lavorare in ambienti corrosivi.
Il piccolo trasmettitore di pressione ha caratteristiche di funzionamento affidabile, prestazioni stabili, facilità di installazione e utilizzo, dimensioni ridotte, leggerezza e prestazioni ad alto costo.
Può essere ampiamente applicato al sistema di acqua potabile domestico, al condizionamento dell'aria, all'ingegneria dei macchinari e degli impianti di refrigerazione, ai sistemi idraulici e pneumatici, alle industrie di processo e alla tecnologia ambientale.
Campi di applicazione:
• Misura della pressione di gas, vapore o liquidi in varie aree;
• Misurazione del livello di liquidi, volume o massa;
• Integrato in una varietà di soluzioni definite dall'utente;
• Sistema intelligente di gestione dell'acqua e del gas, controllo intelligente degli incendi, controllo dell'elettronica automobilistica, compressore d'aria, HVAC, pompa, valvola ecc;
Caratteristiche:
- Intervallo di pressione: 0~15MPa per sensore ceramico capacitivo; 0-60MPa per sensore diffuso al silicio;
- Disponibile sensore di pressione ceramico capacitivo e diffuso al silicio
- Uscite 4~20 mA/0,5~4,5 V/1~5 V/ 0~5 V/ SPI/ I²C e altri;
- connettori Packard, M12, piccoli Hirschman;
- Intervallo di temperatura del mezzo di misurazione: da -20 a 85ºC;
- Ampio intervallo di temperature di funzionamento: -40~125ºC;
- Piccole dimensioni, dimensione personalizzabile;
- OEM, ODM, servizio di personalizzazione disponibile;
Spettacoli:
| Ingresso |
| Tipo di pressione | Pressione relativa, pressione di tenuta, pressione assoluta |
| Campo di misura | -0,1~60MPa |
| Produzione |
| Analogico | 0,5…4,5 V, 4…20 mA, 1...5 V, 0...10 V |
| Analogico | IO2C, SPI |
| Precisione |
| 0,2% | Linearità, isteresi, ripetitività: <0,2% gamma completa del sensore |
| 0,5% | Linearità, isteresi, ripetitività: <0,5% gamma completa del sensore |
| Sovraccarico |
| Fondo scala del sensore di pressione 2,5X |
| Informazioni sugli alloggi. |
| Materiale dell'alloggiamento | SS 304, Cu, Al |
| Materiale bagnante | SS316L |
| Protezione dall'ingresso | IP67 |
Alimentazione elettrica
| Tensione di alimentazione | Alimentatore regolato 5V 24VDC, |
| Effetto della tensione di alimentazione | Effetto della tensione di alimentazione 5 V: min.3 V/max.5,5 V
●Per il sensore di uscita da 0,5…4,5 V, la tensione non ha alcun effetto sulla linearità e sulla compensazione della temperatura, la tensione è proporzionale a LRV e FRV.
●Per I2Sensore di uscita digitale C e SPI, la tensione non ha alcun effetto su linearità, LRV, URV e temperatura di compensazione.
Effetto alimentazione 24 V: min.9 V/max 30 V
●Per il sensore con uscita di corrente da 4…20 mA, la tensione non ha alcun effetto su linearità, LRV, URV e temperatura di compensazione. |
Informazioni sull'ordine:
| Modello | Descrizione del prodotto |
| WNK81MA | Trasmettitore di pressione |
| CODICE | Tipo di pressione |
| UN | Pressione assoluta |
| G | Pressione relativa |
| S | Pressione di tenuta |
| CODICE | Precisione |
| 2 | 0,2%FS |
| 5 | 0,5%FS |
| CODICE | Portata del sensore |
| UN | 0,1 bar | E | 10 bar |
| B | 0,5 bar | F | 50 bar |
| C | 1 barra | G | 100 bar |
| D | 5bar | H | 600 bar |
| Altre gamme sono in fase di sviluppo |
| CODICE | Produzione |
| 1 | 0,5…4,5 V CC |
| 2 | 4…20 mA |
| 3 | IO2C |
| 4 | SPI |
| 5 | 0...10 V CC |
| 6 | 1...5 V CC |
| X | Personalizzazione |
| CODICE | Connettore elettrico |
| C1 | Packard |
| C2 | M12 |
| C3 | Uscita del cavo (mettere giù la lunghezza del cavo, ad esempio 01 per 1 metro) |
| C4 | MiniDIN43650 |
| C5 | GX12-3 |
| CX | Personalizzazione |
| CODICE | Connettore di processo |
| P1 | G1/4 | P5 | M12×1,5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF (femmina) |
| P4 | M14×1,5 | PX | Personalizzazione |
| Si prega di contattare WNK per altri connettori di processo |
Codice d'ordine tipico: WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 la lunghezza dell'uscita diretta del cavo è di 1 metro. |
Vantaggi competitivi:
1. Fondata nel 2004, oltre 13 anni di esperienza professionale in ricerca, sviluppo e produzione;
2. Team di ricerca e sviluppo esperto e professionale per fornire servizi di personalizzazione;
3. Produzione di elementi centrali del trasmettitore: PCB, fornitura di PCB ai produttori di trasmettitori;
4. Massima precisione fino allo 0,05%FS;
5. Varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5 V, 0,2-2,9 V e altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, Norvegia, Polonia, Finlandia, Spagna, Regno Unito, Francia, Russia, Stati Uniti, Brasile, Messico, Australia, Giappone, Corea, Tailandia, Indonesia, Uruguay e molti altri paesi.
