Trasmettitore universale di temperatura del supporto della testa dell'input con il protocollo di Hart

Trasmettitore universale di temperatura del supporto della testa dell'input con il protocollo di Hart

Trasmettitore industriale di temperatura

trasmettitore di temperatura montato campo

Luogo di origine:

HEFEI, CINA

Marca:

WNK

Certificazione:

ISO9001:2015

Numero di modello:

WNK65

Contattaci
Chiedi un preventivo
Product Details
Segnale in uscita:
4~20mA o 4~20mA + Hart
Alimentazione:
CC 9V~32V
stabilità:
±0.2%/year
Umidità:
0-64s, regolabile
Dimensioni:
φ44mm
Accuratezza della compensazione dell'estremità di codice interno:
±0.5℃
Gamma di temperatura ambiente di Woring:
-40~+85 grado C
Distanza del foro di montaggio:
33mm
Frequenza di rinfresco di dati:
4 volte/in secondo luogo
Anti vibrazione meccanica:
10~60HZ, sinusoide di 0.21mm
Evidenziare:

Trasmettitore industriale di temperatura

,

trasmettitore di temperatura montato campo

Payment & Shipping Terms
Quantità di ordine minimo
1 pezzo
Prezzo
negotiable
Imballaggi particolari
Imballaggio Marino Degno o imballaggio atto alla navigazione aerea
Tempi di consegna
5-8 giorni lavorativi
Termini di pagamento
T / T, unione occidentale
Capacità di alimentazione
500pcs al mese
Product Description

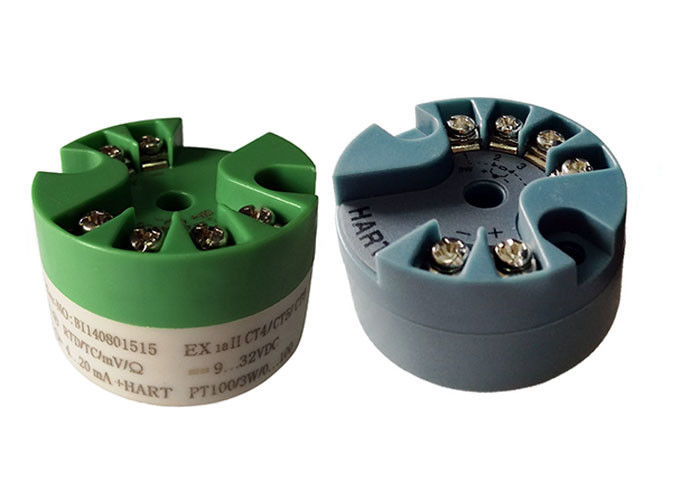

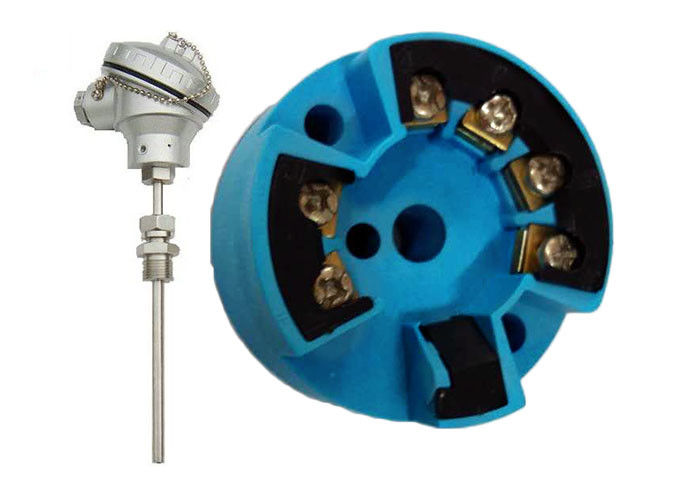

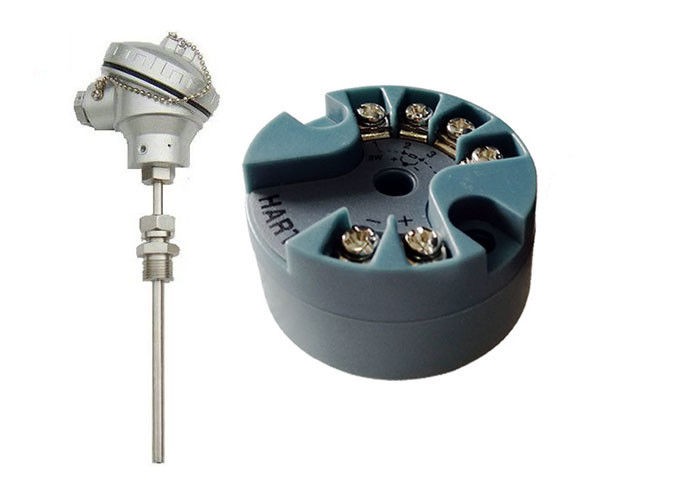

Trasmettitore universale di temperatura del supporto della testa dell'input con il protocollo di Hart

Il trasmettitore della temperatura del testa-supporto WNK65 è tipo universale trasmettitore dell'input. È adatto a quattro tipi di resistenze termiche compreso PT100, PT1000, Cu50, Cu100, otto tipi di termocoppie compreso la E, J, B, K, N, R, S, tipo di T, un segnale del minivolt di -10~100mVe -100~un segnaleandresistive1000mV di 0~400Ωe0~4000Ω. La tensione di isolamento è DC1000V.



Il trasmettitore temporaneo WNK65 ha uscita di 4~20mA e di 4~20mA+Hart. E calibratura del software di sostegni con l'alta prestazione di costo.




Trasmettitore di temperatura WNK65

  • Segnale in uscita 4-20mA con la comunicazione digitale di protocollo di HART (bifilare);
  • La configurazione del PC o del trasmettitore ed il software di ricerca degli errori possono fare la gestione remota;
  • Accuratezza della compensazione dell'estremità di codice interno: ±0.5ºC
  • Umidità regolabile 0-64 secondi;
  • Stabilità: ±0.2%/year;
  • Gamma di temperatura ambiente di Woring: -40ºC~+85ºC;
  • Anti vibrazione meccanica: 10~60HZ, sinusoide di 0.21mm;
  • Anti interferenza di radiofrequenza: IEC61000-4-3, 20V/M, 80~1000MHZ
  • Potere del rifornimento: DC9V~32V;
  • Dimensioni: φ44mm;
  • Distanza del foro di montaggio: 33mm;



2. Componenti di hardware



2,1 potere



  1. Il campo di potenza di fornitura è dc9V~32V, collegato da porti 1 e 2.
  2. Intarsi di fronte al circuito di protezione di tensione della direzione, misconnetion di potere non causerà danno.

Nota: Non colleghi mai 24V con il porto del sensore! Causerà il danno permanente del trasmettitore!



2,2 fissare il diagramma dei porti



Trasmettitore universale di temperatura del supporto della testa dell'input con il protocollo di Hart 0

2,3 porti del collegamento del sensore

Trasmettitore universale di temperatura del supporto della testa dell'input con il protocollo di Hart 1



Parametri principali di accuratezza dei sensori:




Tipo dei sensori Gamma del sensore Gamma minima Accuratezza della cifra Accuratezza di D/A
2,3,4 - resistenza termica del cavo
Cu50 -50~150 ºC ºC 10 ºC ±0.15 0,01%
Cu100 -50~150 ºC ºC 10 ºC ±0.15 0,01%
PT100 -200~850 ºC ºC 10 ºC ±0.15 0,01%
PT1000 -200~850 ºC 10ºC ºC ±0.1 0,01%
2,3,4 - resistenza del cavo
400Ω 0~400Ω 10Ω 0.01Ω 0,01%
4000Ω -0~4000Ω 10Ω 0.01Ω 0,01%
Tensione
100mV -10~100 sistemi MV 10 sistemi MV 0,01 sistemi MV 0,01%
1000mV -100~1000mV 10 sistemi MV 0,01 sistemi MV 0,01%
Termocoppia
Tipo B 150~1820ºC 25ºC ºC ±1.0 0,01%
Tipo di E -200~1000ºC 25ºC ºC ±0.4 0,01%
Tipo di J - 210~1200ºC 25ºC ±0.4ºC 0,01%
Tipo di K -200~1372ºC 25ºC ±0.4ºC 0,01%
Tipo di N -200~1300ºC 25ºC ±0.4ºC 0,01%
R del tipo 0~1768ºC 25ºC ±0.8ºC 0,01%
Tipo di S 0~1768ºC 25ºC ±0.8ºC 0,01%
Tipo di T -200~400ºC 25ºC ºC ±0.4 0,01%





Vantaggi competitivi:

1. Fondato nel 2004, oltre una ricerca di 13 anni, lo sviluppo e l'esperienza professionali di produzione;
2. gruppo con esperienza e professionale di R & S per fornire i servizi di personalizzazione;
3. produrre gli elementi di centro del trasmettitore PWB, PWB di fornitura per i produttori del trasmettitore;
4. più alta accuratezza fino a 0.05%FS;
5. varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V ed altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, in Norvegia, in Polonia, in Finlandia, in Spagna, nel Regno Unito, in Francia, in Russia, U.S.A., nel Brasile, nel Messico, in Australia, nel Giappone, in Corea, in Tailandia, in Indonesia, nell'Uruguay e molti altri paesi.
