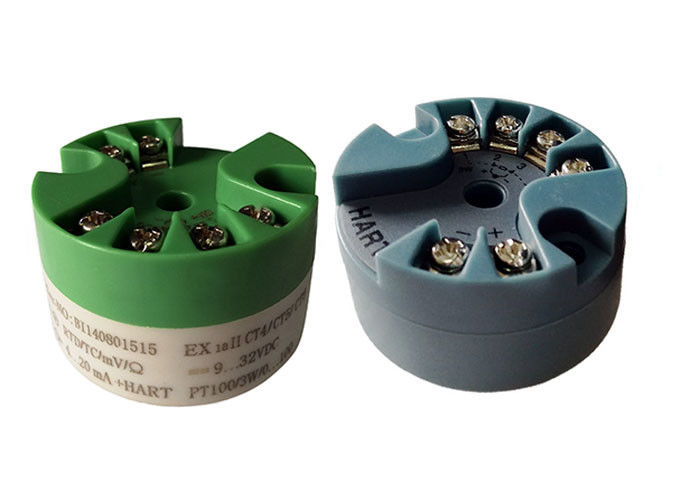

Alta precisione 4-20mA Hart PT100/trasmettitore di temperatura del supporto testa di Rtd
WNK65 è adatto a quattro tipi di resistenze termiche compreso Cu50, Cu100, PT100, PT1000 ed otto tipi di termocoppie compreso la E, J, B, K, N, R, S, tipo di T. E sostiene la misura di un segnale del minivolt di -10~100mVe -100~1000mV e un segnale resistente di 0~400Ωe0~4000Ω. La tensione di isolamento è DC1000V.
Pls ha letto con attenzione l'istruzione prima di usando WNK65 e funziona di conseguenza. Se c'è qualche cosa poco chiaro nell'applicazione, i pls non heisitate ci contattano, verremo a voi e risolveremo i problemi appena possibile.
Trasmettitore di temperatura WNK65
1. Potere del rifornimento: DC9V~32V;
2. Il segnale in uscita 4-20mA con la comunicazione digitale di protocollo di HART (bifilare), comunicazione di HART non fa affluente 4- uscita analogica20mA;
3. la configurazione del PC o del trasmettitore ed il software di ricerca degli errori possono fare la gestione remota;
4. La compensazione dell'estremità di codice di thermalcouple può scegliere il sensore di temperatura interno, il sensore di temperatura esterno, il valore fisso della temperatura e la compensazione dell'estremità di codice di forbide;
5. accuratezza della compensazione dell'estremità di codice interno: ±0.5ºC
6. Umidità: regolabile 0-64 secondi;
7. frequenza di rinfresco di dati: 4times/second;
8. Stabilità: ±0.2%/year;
9. Gamma di temperatura ambiente di Woring: -40ºC~+85ºC;
10. Dimensioni: φ44mm;
11. Distanza del foro di montaggio: 33mm;
12. Anti vibrazione meccanica: 10~60HZ, sinusoide di 0.21mm;
13. Anti interferenza di radiofrequenza: IEC61000-4-3, 20V/M, 80~1000MHZ
2. Componenti di hardware
2,1 potere
- Il campo di potenza di fornitura è dc9V~32V, collegato da porti 1 e 2.
- Intarsi di fronte al circuito di protezione di tensione della direzione, misconnetion di potere non causerà danno.
Nota: Non colleghi mai 24V con il porto del sensore! Causerà il danno permanente del trasmettitore!
2,2 fissare il diagramma dei porti
2,3 porti del collegamento del sensore
Parametri principali di accuratezza dei sensori:
| Tipo dei sensori |
Gamma del sensore |
Gamma minima |
Accuratezza della cifra |
Accuratezza di D/A |
| 2,3,4 - resistenza termica del cavo |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - resistenza del cavo |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Tensione |
| 100mV |
-10~100 sistemi MV |
10 sistemi MV |
0,01 sistemi MV |
0,01% |
| 1000mV |
-100~1000mV |
10 sistemi MV |
0,01 sistemi MV |
0,01% |
| Termocoppia |
| Tipo B |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Tipo di E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Tipo di J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo di K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo di N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R del tipo |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo di S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo di T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Vantaggi competitivi:
1. Fondato nel 2004, oltre una ricerca di 13 anni, lo sviluppo e l'esperienza professionali di produzione;
2. gruppo con esperienza e professionale di R & S per fornire i servizi di personalizzazione;
3. produrre gli elementi di centro del trasmettitore PWB, PWB di fornitura per i produttori del trasmettitore;
4. più alta accuratezza fino a 0.05%FS;
5. varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V ed altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, in Norvegia, in Polonia, in Finlandia, in Spagna, nel Regno Unito, in Francia, in Russia, U.S.A., nel Brasile, nel Messico, in Australia, nel Giappone, in Corea, in Tailandia, in Indonesia, nell'Uruguay e molti altri paesi.
