Dettagli:
Termini di pagamento e spedizione:
|
Uscita di Digital: | I2C, SPI | Uscita analogica: | 4~20mA, 0.2-2.9V, 0.5-4.5V, 0-5V |
---|---|---|---|
Accuratezza: | ±0.5%FS, ±1%FS, ±2%FS | campo di pressione: | 0-600bar |
Temperatura di operazione: | -40~125℃ | OEM: | OEM, benvenuto del ODM |
Sovraccarico: | 2.5xFS | Pressione di prova: | 3XFS |
ALLOGGIO: | SS304, SS316, ottone | Protezione dell'ingresso: | IP67 |
Evidenziare: | trasmettitore di pressione d'aria,mini sensore di pressione,Sensore di pressione d'aria IP67 |

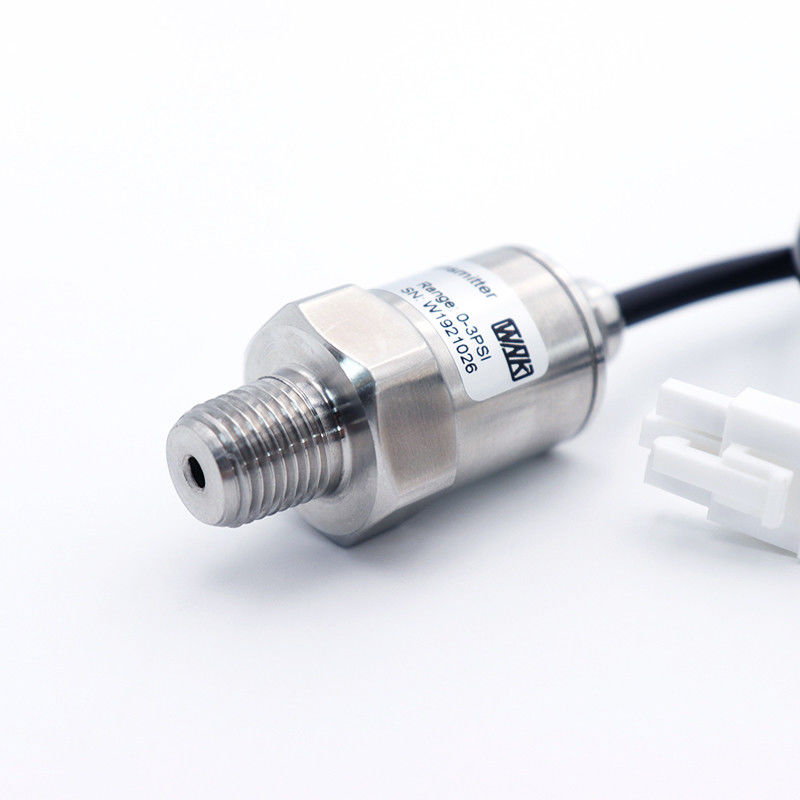

Sensore di pressione di acqua del compressore d'aria con SS304 il connettore dell'alloggio M12
Il moltiplicatore di pressione di WNK81MA è un alto moltiplicatore di pressione stabile usando il chip specifico di condizionamento di segnale di ASIC ed il diaframma di rendimento elevato SS316L ha diffuso il sensore di pressione del silicio. Il circuito integrato specifico interno di ASIC trasforma il segnale del milivolt al segnale standard di tensione, della corrente o di frequancy. Può collegarsi facilmente con la carta di interfaccia del PC, gli strumenti di controllo, i calibri astuti o lo SpA. È struttura di sigillatura compatta di acciaio inossidabile progettato, leggero e, che gli permettono la capacità di lavoro nell'ambiente corrosivo.
WNK inoltre fornisce l'alto sensore capacitivo ceramico redditizio di pressione. Può applicarsi ad ingegneria bevente domestica dell'impianto frigorifero del sistema a acqua, del condizionamento d'aria, del macchinario e, agli idraulico e pneumatici, alle industrie di trasformazione, alla tecnologia ambientale, al sistema di IOT e di IIOT.
Caratteristiche:
Applicazioni:
• Misura di pressione di gas, del vapore o del liquido in varie aree;
• Livello liquido, volume o misura di massa;
• Integrato in varie soluzioni definite dall'utente;
• Sistema di gestione astuto del gas e dell'acqua, fuoco astuto che controllano, elettronica automobilistica che controlla, compressore d'aria, HVAC, pompa, valvola ed ecc;
Prestazioni:
Input | |
Tipo di pressione | Pressione relativa, pressione di sigillatura, pressione assoluta |
Campo di misura | -0.1~60MPa |
Uscita | |
Analogo | 0,5… 4.5V, 4… 20mA, 1… 5V, 0… 10V |
Analogo | I2 C, SPI |
Accuratezza | |
0,2% | Linearità, isteresi, ripetitività: gamma completa del sensore di <0.2% |
0,5% | Linearità, isteresi, ripetitività: gamma completa del sensore di <0.5% |
Sovraccarico | |
sensore di pressione 2.5X completo | |
Abitazione delle informazioni. | |
Abitazione del materiale | Ss 304, Cu, Al |
Materiale di bagnatura | SS316L |
Protezione dell'ingresso | IP67 |
Alimentazione elettrica
Tensione di rifornimento | alimentazione elettrica di 5V 24VDCregulated, |
Effetto di tensione di rifornimento | effetto di tensione di rifornimento 5V: min.3V/max.5.5V |
Informazioni di ordinazione:
Modello | Descrizione di prodotto | ||
WNK81MA | Moltiplicatore di pressione | ||
CODICE | Tipo di pressione | ||
Pressione assoluta | |||
G | Pressione relativa | ||
S | Pressione di sigillatura | ||
CODICE | Accuratezza | ||
2 | 0.2%FS | ||
5 | 0.5%FS | ||
CODICE | Gamma del sensore | ||
0.1bar | E | 10 barre | |
B | 0,5 barre | F | 50 barre |
C | 1 barra | G | 100 barre |
D | 5bar | H | 600 barre |
Altre gamme sono nello sviluppo | |||
CODICE | Uscita | ||
1 | 0,5… CC 4.5V | ||
2 | 4… 20mA | ||
3 | I2 C | ||
4 | SPI | ||
5 | 0… CC 10V | ||
6 | 1… CC 5V | ||
X | Personalizzazione | ||
CODICE | Connettore elettrico | ||
C1 | Packard | ||
C2 | M12 | ||
C3 | Sbocco del cavo (pls posati lunghezza di cavo, come 01 per 1 metro) | ||
C4 | Mini DIN43650 | ||
C5 | GX12-3 | ||
La CX | Personalizzazione | ||
CODICE | Connettore trattato | ||
P1 | G1/4 | P5 | M12×1.5 |
P2 | 1/4-18NPT | P6 | 1/4-19PT |
P3 | 1/8-27NPT | P7 | 7/16-20UF (femminile) |
P4 | M14×1.5 | PX | Personalizzazione |
Contatti prego WNK per altri connettori trattati | |||
Codice di ordinazione tipico: WNK81MA GC2 C1 P1 |
Vantaggi competitivi:
1. Fondato una ricerca di nel 2004, oltre 13 anni, sviluppo ed esperienza professionali di produzione;
2. Gruppo con esperienza e professionale di R & S per fornire i servizi di personalizzazione;
3. Produzione degli elementi di centro del trasmettitore PWB, PWB di fornitura per i produttori del trasmettitore;
4. Più alta accuratezza fino a 0.05%FS;
5. Varie uscite I2C, SPI, 4~20mA, Hart, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V ed altre uscite analogiche;
6. I nostri prodotti sono stati esportati in Germania, in Norvegia, in Polonia, in Finlandia, in Spagna, nel Regno Unito, in Francia, in Russia, U.S.A., nel Brasile, nel Messico, in Australia, nel Giappone, in Corea, in Tailandia, in Indonesia, nell'Uruguay e molti altri paesi.
