Dettagli:
Termini di pagamento e spedizione:
|
Input: | -100Kpa - 600bar | Uscita analogica: | 4-20ma, 0.5-4.5V |
---|---|---|---|
medium applicabile: | Acqua, gas, liquido, olio | Approvazioni: | CE, RHO |
Rango del IP: | IP66, IP67 | Abitazione del materiale: | Di alluminio |
alimentazione elettrica: | CC 12-30V | Prova di Exoplosion: | ExiaIICT4 |
Evidenziare: | tipo astuto moltiplicatore di pressione,Moltiplicatore di pressione di Digital |

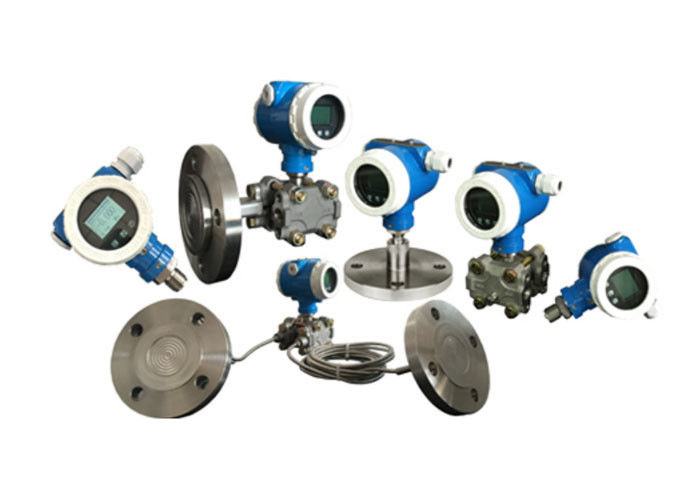

calibro 4-20ma o moltiplicatore di pressione differenziale astuto industriale assoluto con esposizione regolabile
I moltiplicatori di pressione di serie WNK5 sono adatti:
Misura del calibro, di pressione assoluta e differenziale nei gas, in vapore o in liquidi in tutte le aree
del giacimento del controllo dei processi.
Misura del livello, del volume o della massa in liquidi.
Lavorando con l'elemento di rilevazione, misuri il flusso dei gas, del vapore e del flusso liquido. (volume e
portata in peso)
Alte temperature trattate fino a 280℃ con le guarnizioni del diaframma.
Alta pressione fino a 700bar.
Caratteristiche
1. accuratezza di riferimento fino ad un massimo di 0,2%.
2. Stabilità a lungo termine
3. Protetto contro le esplosioni di per sé sicuro ed ignifugo
4. Della gamma 100:1 di rapporto giù
5. Con il protocollo di comunicazione di Modbus
Campo applicabile
1. calibro & misura di pressione assoluta nei gas, in vapore o in liquidi in tutte le aree del processo e della misura di ingegneria.
2. misura del livello, del volume o della massa in liquidi.
3. lavorando con l'elemento di rilevazione, misuri il flusso dei gas, del vapore e del flusso liquido. (volume e portata in peso)
4. Alta pressione fino a 700bar.
Specifiche
Media misurati | liquido, gas e vapore |
Campo di pressione | -100KPa~70MPa |
Segnali in uscita | 4~20mA, Modbus-RS485, 1-5V |
Accuratezza | 0,2% |
Stabilità | ±0.3% del URL per 5 anni |
Deriva di temperatura | ±0.05% di URL/10ºC |
Esposizione | LCD, o puntatore facoltativo |
Materiale dell'alloggio | Aluminum14 |
Collegamento trattato | M20×1.5; G1/2; 1/2NPT; diaframma a livello |
Classe di protezione | IP66/67 |
Alimentazione elettrica | 10.5-55V CC di CC 10.5-30V |
Temperatura ambiente | -40 a 85ºC, - 40 all'intestazione di LCD 80ºCfor |
Temperatura di stoccaggio | -45 a 85ºC, - 40 a 80ºC per l'intestazione LCD; |
Dimensione |
con esposizione: 84*1110*52 (millimetro) |
Peso netto | 1.1kg (senza collegamento di processo o del sostegno) |
Diagramma dell'installazione
Strato di ordinazione
